Omschakelrelais / Omschakelautomaat voor Omvormer / Netspannning - professioneel - 16A / 3600 watt

125,00 Incl. btw€103,31 Excl. btw
Omschakelrelais 16A bedoelt voor het probleemloos omschakelen tussen 230V netspanning en de 230V spanning van de omvormer. Voorkomt schade aan de omvormer. Kan ook gebruikt worden tussen generator en netspanning of generator en inverter. Lees meer
  • Graag advieseren wij u bij het maken van de juiste keuze. Bel ons of kom langs in de winkel!
  • Scherpe prijzen - A kwaliteit!
  • Gratis verzending naar Nederland en België bij bestellingen vanaf € 99,00 incl. BTW (m.u.v. pallet- of koerierzendingen naar België)
  • Webshop Keurmerk = Veilig bestellen!
  • Al 18 jaar gedegen kennis = goed advies!
  • Bestel online of kom langs in Leiden!

Specificaties

Artikelnummer:
ATS-16
Beschikbaarheid:
Op voorraad

Informatie

Het netvoorrangscircuit zorgt voor een betrouwbare scheiding van twee ingangsspanningsbronnen (bijv. walstroom net en omvormer) en schakelt altijd slechts één ingangsbron door naar de uitgang van de verbruiker.

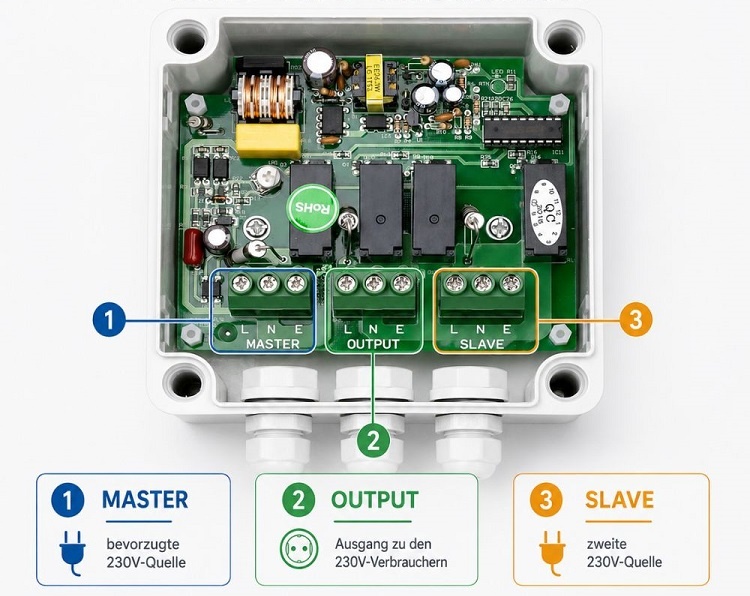

De netschakeling detecteert automatisch wanneer er ingangsspanning aanwezig is op de master-ingang en schakelt deze met voorrang door naar de verbruikersuitgang. Als er ook een ingangsspanning op de slave-ingang staat, wordt deze voorlopig niet gebruikt Pas als de spanning op de master-ingang niet meer beschikbaar is (bijv. door stroomuitval) wordt de slave-ingang doorgeschakeld naar de verbruiker uitvoer.

Als de spanning op de masteringang weer beschikbaar is, wordt deze weer doorgeschakeld naar de verbruikersuitgang. De netvoorrangsschakeling zorgt ervoor dat de verschillende spanningsbronnen elkaar niet kunnen ontmoeten, er wordt slechts één ingangsbron tegelijk doorgeschakeld naar de verbruikersuitgang.

Deze schakeling is essentieel als er bijvoorbeeld in een camper een omvormer wordt geïnstalleerd en deze de bestaande 230V stopcontacten in de camper van stroom moet voorzien. Zonder netvoorrangsschakeling leidt dit tot het zekere overlijden van de omvormer zodra de walstroom wordt aangesloten op het externe stopcontact van de camper.

De omschakeltijd tussen de spanningsbronnen vindt plaats binnen 20 milliseconden, wat het gebruik van netschakeling in combinatie met een omvormer als een bijna ononderbroken stroomvoorziening (UPS) mogelijk maakt.

U kunt zelf bepalen welke spanningsbron op de master is aangesloten en welke op de slave. Dit betekent dat de omvormer ook op master kan worden geschakeld en de slave-spanningsbron (generator of openbaar net) alleen wordt doorgeschakeld als deze niet beschikbaar is.

Artikelnr. ATS-16

Algemeen:

    Nominale stroom: 16A

    Vermogen: 3.680W

    Schakelstroom: 16A

    Schakeltijd: 20ms

    Eigen verbruik in ruststand: 21mA

    Eigen verbruik geschakeld: 35mA

    Zekeringen: 3 x 25A snelwerkend

    Aansluitklemmen: max. 6 mm²



Master-invoer:

    Ingangsspanningsbereik: 190-240V AC

    Frequentie ingangsspanning: 50Hz



Slave-ingang:

    Ingangsspanningsbereik: 0-240V AC

    Frequentie ingangsspanning: 50Hz



Schakeldrempel van de master-ingangsspanning

    Overschakelen naar Slave: <180V AC

    Circuit op master: >185V AC



Behuizing:

    Materiaal behuizing: ABS

    IP-beschermingsklasse: IP65

    Trekontlasting: 3 x PG13,5 schroefaansluiting, klembereik 6-12 mm, aandraaimoment: 4 Nm

    Aanhaalmoment voor kabelaansluitklemmen: 0,6-0,8 Nm

    Afmetingen: 125 x 125 x 80 mm

    Gewicht: 425g

Goedkeuringen: CE
